一、J41H/W国标法兰截止阀产品概述:
我公司J41H/W国标法兰截止阀的启闭件是圆柱形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关,一般不用来调节流量,定做时允许作调节和节流。公称压力1.6MPa-16.0MPa,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。
二、J41H/W国标法兰截止阀产品特点:
1、结构简单,制造和维修比较方便
2、工作行程小,启闭时间短
3、密封性好,密封面间磨擦力小,寿命较长
三、J41H/W国标法兰截止阀执行标准:
设计规范:GB/T 12235
结构长度:GB/T 12221
法兰连接:JB/T 79
试验与检验:JB/T 9002
产品标识:GB/T 12220
供货规范:JB/T 7928
四、J41H/W国标法兰截止阀性能参数:
型号  | J41H-16C~160C  | J41Y-16C~160C  | J41W-16P~160P  | |
工作压力(MPa)  | 1.6~16.0  | |||
适用温度(℃)  | ≤425  | ≤150  | ||
适用介质  | 水、蒸汽、油品  | 弱腐蚀性介质  | ||
材料  | 阀体、阀盖  | 碳素钢  | 铬镍钛不锈钢  | |
阀杆  | 铬不锈钢  | 铬镍钛不锈钢  | ||
密封面  | 堆焊铁基合金  | 堆焊硬基合金  | 本体材料  | |
填料  | 石棉石墨、柔性石墨、聚四氟乙烯  | |||
五、J41H/W国标法兰截止阀压力试验MPa:
公称压力  | 1.6  | 2.5  | 4.0  | 6.4  | 10.0  | 16.0  |
强度试验  | 2.4  | 3.8  | 6.0  | 9.6  | 15.0  | 24.0  |
水密封试验  | 1.8  | 2.8  | 4.4  | 7.4  | 11.0  | 18.0  |
上密封试验  | 1.8  | 2.8  | 4.4  | 7.04  | 11.0  | 18.0  |
气密封试验  | 0.4-0.7  | |||||

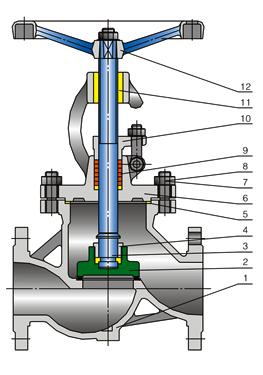

六、J41H/W国标法兰截止阀主要零件材料及性能:
体盖扳  | 阀杆  | 密封面  | 垫片(环)  | 填料  | 工作温度℃  | 适用介质  |
WCB  | 2Cr13  | 13Cr  | 增强柔性石墨  | 柔性石墨  | ≤425  |
 水、蒸汽、油品  |
WC1  | 38CrMoAI  | ≤450  | ||||
WC6  | ≤540  | |||||
WC9  | ≤570  | |||||
ZGCr5Mo  | ≤540  | |||||
ZG1Cr18Ni9Ti  | 1Cr18Ni9Ti  | ≤200  | 硝酸类  | |||
ZGCr18Ni12Mo2Ti  | 1C18Ni12Mo2Ti  | ≤200  | 醋酸类  |
PN l.6MPa规格主要尺寸
1.6MPa  | DN  | L  | D  | D1  | D2  | b  | n-Φd  | H  | D0  |
凸面法兰 16C  | 10  | 130  | 90  | 60  | 40  | 14  | 4-Φ14  | 198  | 120  |
15  | 130  | 95  | 65  | 45  | 14  | 4-Φ14  | 218  | 120  | |
20  | 150  | 105  | 75  | 55  | 14  | 4-Φ14  | 258  | 140  | |
25  | 160  | 115  | 85  | 65  | 14  | 4-Φ14  | 275  | 140  | |
32  | 180  | 135  | 100  | 78  | 16  | 4-Φ18  | 280  | 160  | |
40  | 200  | 145  | 110  | 85  | 16  | 4-Φ18  | 330  | 180  | |
50  | 230  | 160  | 125  | 100  | 16  | 4-Φ18  | 350  | 200  | |
65  | 290  | 180  | 145  | 120  | 18  | 4-Φ18  | 370  | 280  | |
80  | 310  | 195  | 160  | 135  | 20  | 8-Φ18  | 400  | 280  | |
100  | 350  | 215  | 180  | 155  | 20  | 8-Φ18  | 415  | 320  | |
125  | 400  | 245  | 210  | 185  | 22  | 8-Φ18  | 460  | 360  | |
150  | 480  | 280  | 240  | 210  | 24  | 8-Φ23  | 510  | 450  | |
200  | 600  | 335  | 295  | 265  | 26  | 12-Φ23  | 710  | 500  | |
250  | 650  | 405  | 335  | 320  | 30  |
