进口水用减压阀

类别：美国进口阀门   发布时间：1970-01-01 08:00   浏览： 次

进口水用减压阀描述--
ALSO水用减压阀一般用于高层建筑、生活给水、消防及工业给水系统,将进口压力减至需要的出口压力的功能。控制主阀的固定出口压力，不因主阀上游进口压力变化而改变，亦不因主阀下游出口用水量变化而改变其出口压力。
进口水用减压阀特点-
1.压力控制稳定可靠。导阀、主阀连续工作，下游压力变化连续、平稳，受进口压力影响小。
2.操作方便。工作压力调定后，当上游压力或流量变动时主阀自动调节，稳定了下游压力。
3.阀体采用了全通道、直流式、流线型设计。水力损失小，节能效果好。
4.压力等级：PN10、PN16、PN25

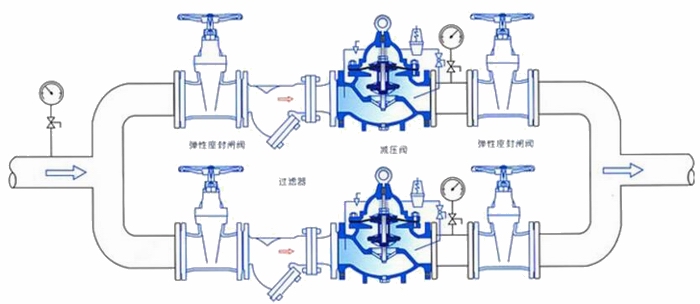

进口水用减压阀安装示意图--

进口水用减压阀安装示意图

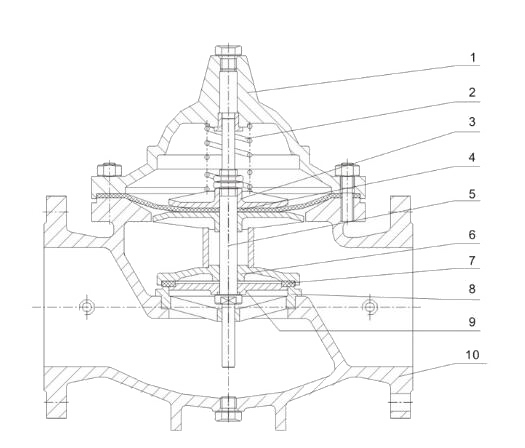

进口水用减压阀结构图--

进口水用减压阀结构图

进口水用减压阀材料表
序号 零件名称 主要材质
1 阀盖 灰铸铁、球墨铸铁、碳素钢、不锈钢
2 压缩弹簧 硅锰钢、铬钒钢、不锈钢
3 膜片压板

黄铜、碳素钢、球墨铸铁
4 膜片 丁晴橡胶
5 阀杆 不锈钢
6 密封圈

黄铜、碳素钢、球墨铸铁
7 密封圈 丁晴橡胶
8 阀座 黄铜、不锈钢、碳素钢
9 阀板压板 黄铜、碳素钢、球墨铸铁
10 阀体 灰铸铁、球墨铸铁、碳素钢、不锈钢

进口水用减压阀外形尺寸

公称通径

 L D D1 Z-Φ
PN10 PN16 PN25 PN10 PN16 PN25 PN10 PN16 PN25
32 180 140 100 4-18
40 200 150 110 4-18
50 203 165 125 4-18
65 216 185 145 4-18 8-18

80

 241 200 160 4-18 4-18 8-18
100 292 220 235 180 190 8-18 8-23
125 330 250 270 210 220 8-18 8-25
150 394 285 300 240 250 8-23 8-25
200 457 340 360 295 310 8-23 12-23 12-25
250 533 395 405 425 350 355 370 12-23 12-25 12-30
300 610 445 60 485 400 410 430 12-23 12-25 16-30
350 686 505 520 550 460 470 490 16-23 16-25 16-34
400 762 565 580 620 515 525 550 16-25 16-30 16-34
450 864 615 640 670 565 585 600 20-25 20-30 20-36
500 914 670 715 730 620 650 660 20-25 20-34 20-36
