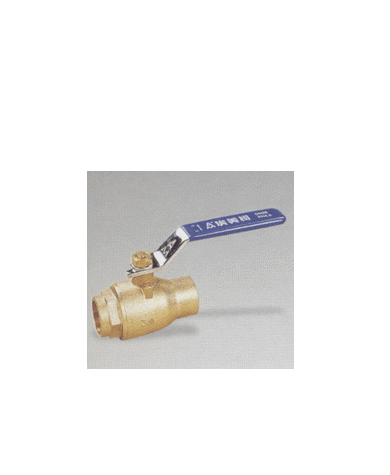

230黄铜焊接球阀
类别：球阀 发布时间：1970-01-01 08:00 浏览： 次
产品： | 230 |
型号： | Q61F-20T（美制） |
规格： | |
产品说明： | |
技术规范： | 公称压力：2.0MPa 工作介质：水、油、气 工作温度：-20℃≤t≤110℃ 焊接孔纹符ANSI B16.1B标准 |
外型尺寸
DN | SIZE | L | B | H | D | E | F |
15 | 1/2 | 57 | 12.7 | 44.5 | 90 | 15.93 | 13 |
20 | 3/4 | 72 | 15 | 48 | 100 | 22.28 | 19.5 |
25 | 1 | 90 | 20 | 54 | 110 | 28.65 | 23.5 |
32 | 11/4 | 95 | 25 | 58 | 120 | 35 | 25 |
40 | 11/2 | 113 | 40 | 82 | 150 | 54.05 | 34.5 |
50 | 2 | 133 | 40 | 82 | 150 | 54.05 | 34.5 |
65 | 21/2 | 151 | 50 | 87 | 173 | 66.75 | 37.7 |
80 | 3 | 173 | 64 | 96 | 173 | 79.45 | 42.2 |
100 | 4 | 212.5 | 75 | 106 | 194 | 104.85 | 55.2 |
