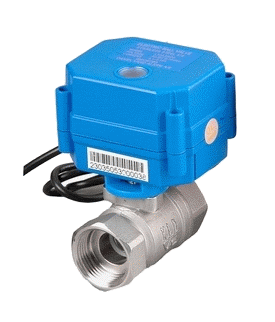

微型电动球阀主要参数说明：
1.微型电动球执行器外壳采用合金材料，外观小巧精致、美观耐用；传动机构采用全金属齿轮，精密度高，力矩大。多种控制方式，既可以接受远程阀门控制信号，又可以反馈到位信号给智能检测单元。
2.外形美观，体积小巧，性能可靠，输出扭矩大，使用寿命长（5～10万次）
3.电气限位和机械限位一体化设计,定位准确,一致性很高,杜绝执行器连转的可能.
4.执行器和阀门可以多角度装配，方便于对于空间的分配需求。
5.球阀采用浮动密封结构，无滴漏，适用于重污垢及长期无动作的场合。
6.替换电磁阀不能正常工作的环境。
7.在1～2Mpa水压下，工作电流仅仅为45～100mA(不同型号之间有差异)。

1、控制接线方式-2线
说明：SW为双联开关，SW与OPEN相连，电动执行器正动作，阀开，到位后内部自动断电，并保持在阀开的状态。SW与CLOSE相连，电动执行器负动作，阀关，到位后内部自动断电，并保持在阀关的状态。执行器的动作为回转型(正反转)。

2、控制接线方式-3线
说明:SW与OPEN相连时,阀开,到位后内部自动短电,保持在阀开的状态;SW与CLOSE相连时,阀关,到位后内部自动断电,保持在阀关的状态.执行器动作为回转型(正反转动作)。

3、控制接线方式-5线（外部断电）
说明:SW为双联开关,当SW与OPEN相连时,阀开,到位后绿线给出开到位信号OLS,控制器在检测到OLS后,将SW连向STOP,阀门停止动作,保持在开到位的状态;当SW与CLOSE相连时,阀关,到位后红线给出关到位信号CLS,控制器在检测到CLS后,将SW连向STOP,阀门停止动作,保持在关到位的状态.执行器动作为回转型(正反转)。

4、宽电压接线方式-AC/DC9--24V
说明:SW与OPEN相连时,执行器正动作,阀开,到位后内部自动断电,并保持在阀开的状态;SW与CLOSE相连时,执行器负动作,阀关,到位后内部自动断电,并保持在阀关的状态.执行器动作为回转型(正反转).

5、快开快闭接线说明
说明:1、当SW闭合时,执行器正动作,阀开,到位后内部自动断电,保持在阀开的状态;当SW断开时,执行器负动作,阀关,到位后内部自动断电,保持在阀关的状态.执行器动作为回转型(正反转).2、POWER为执行器外接工作电源,电压范围为DC9～24V.其内部采用法拉电容作为备用电源,安全可靠,充电时间快,可工作于开关频率比较高的场合。

控制方式选型表：
